- 配备了电气、机械的装置，在电气动作、手动操作的同时无需担心错误操作。
- 接点使用了长寿命的真空阀门，并且操作机构简单化，长寿命。
- 齐备了200A-600A、固定型与伸出型等类型。
400-005-1625

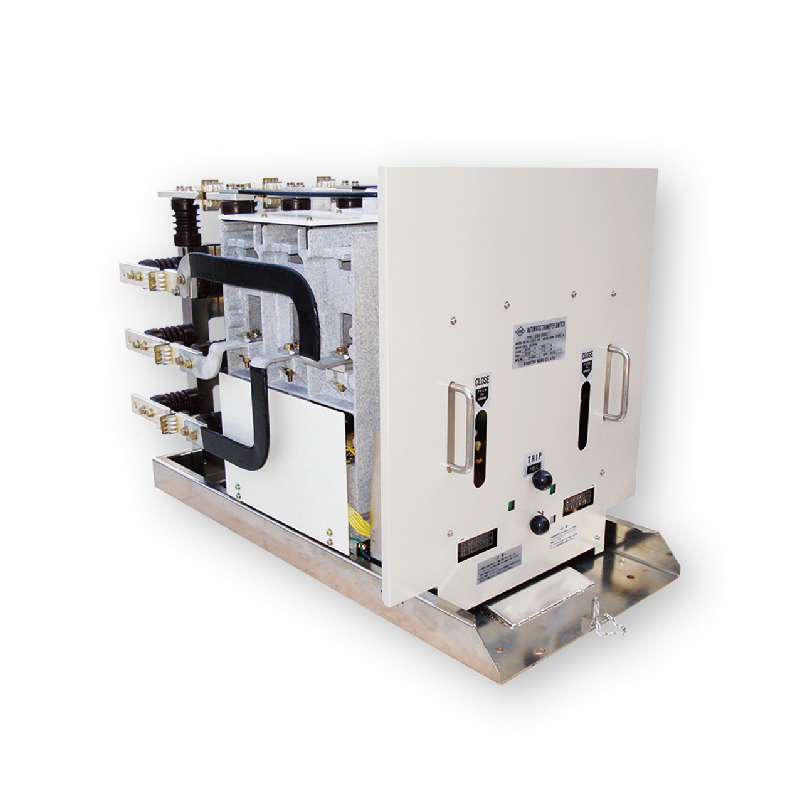

VSK型高压真空双电源转换开关
VSK型高压真空双电源转换开关
性能特点可作为高压电路中常用电源—预备电源的切换、或是商用电源—充电机电源切换使用。
技术标准JIS C 4605
技术参数（此为VSK系列部分产品参数，系列中有适用10KV的产品）
| 类型 | 固定式 | VSK-620 | VSK-640 | VSK-6H40 | VSK-6H60 |
| 跳闸式 | VSKO-620 | VSKO-640 | VSKO-6H40 | VSKO-6H60 | |
| 额定电压 | 7.2kV | ||||
| 额定电流 | 200A | 400A | 400A | 600A | |
| 寿命 | 机械的10000次，电气的10000次 | ||||
| 短时间电流 | 8.8kA(1秒) | 12.5kA(1秒) | |||
| 短时峰值电流 | 12.5kA | 31.5kA | |||
| 额定频率 | 50/60Hz | ||||
| 商业专业频率耐电压（1分钟） | 主电路——地面之间 | 22kV | 22kV | ||
| 异相主电路之间 | 22kV | 22kV | |||
| 同相主电路 | 16kV | 35kV | |||
| 控制电路——地面之间 | 2kV | 2kV | |||
| 冲击波耐电压（1分钟） | 主电路——地面之间 | 60kV | 60kV | ||
| 异相主电路之间 | 45kV | 45kV | |||
| 同相主电路 | 45kV | 70kV | |||
| 控制电路——地面之间 | 7.0kV | 7.0kV | |||
| 操作方法 | 电磁操作（瞬间励磁机械维持形式） | ||||
| 闭合电流/跳闸电流 | AC100V | 4.0A/1.3A | 9.0A/1.3A | ||
| AC200V | 2.0A/1.3A | 4.5A/1.3A | |||
| DC100V | 4.8A/1.3A | 10.0A/1.3A | |||
| DC110V | 5.3A/1.3A | 11.0A/1.3A | |||
| 操作电压范围 | 额定电压的80%-120% | ||||
| 开极时间 | 0.035s | 0.035s | |||
| 切替时间 | 0.16s | 0.13s | |||
| 最后切替时间 | 约0.20s | 约0.17s | |||
| 辅助接点 | 接点结构 | 2a2b | |||
| 通电电流 | 15A | ||||
| 开关容量 | AC200V15A、DC110V5A（R负荷） | ||||
| 最少使用电流 | DC24V0.1A | ||||
| 使用环境温度 | -5℃~+40℃但是不结冰 | ||||
| 使用环境湿度 | 45%~85%不结成露水 | ||||
| 重量 | 固定型 | 70KG | 76KG | 83KG | 85KG |
| 伸出型 | 145KG | 147KG | 158KG | 160KG | |
