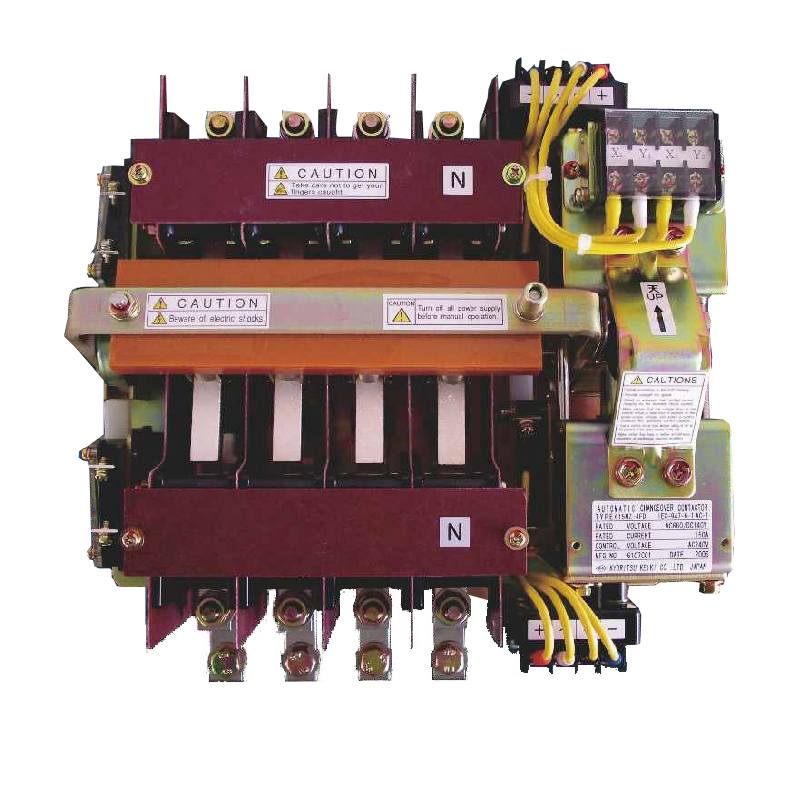

SSK-MZ型双电源自动转换开关SSK-MZ型双电源自动转换开关
SSK-MZ型双电源自动转换开关
SSK-MZ型双电源自动转换开关

SSK-MZ型双电源自动转换开关

技术参数
类型 603MZ 606MZ 61MZ 61.6MZ 63MZ 64MZ 65MZ 66MZ 68MZ 610MZ 612MZ 614MZ 618MZ 620MZ 630MZ
最大额定工作电压 AC 690V
Ac31类负载额定电流 32A 63A 100A 160A 315A 400A 500A 630A 800A 1000A 1200A 1400A 1800A 2000A 3000A
Ac32类负载额定电流 20A 40A 70A 110A 220A 330A 450A 550A 750A 850A 1100A 1300A 1700A 2000A 3000A
Ac33类负载额定电流 10A 30A 60A 100A 200A 300A 400A 500A 700A 800A 1000A 1200A 1600A - -
短时过流能力(1s) 5KA 10KA 20KA 24KA 28KA 36KA 45KA 50KA
寿命 电气的5万次,机械的25万次 电气的1万次,机械的5万次
切换频率 150次/小时
开闭特性
(额定电压)
开极时间(s) 0.025 0.03 0.035 0.035 0.04 0.04
切替时间(s) 0.05 0.08 0.09 0.1 0.1 0.12 0.12 0.12 0.2
主电路耐压 2750V 交流电1分钟(50/60Hz)
控制电器耐压 2100V 交流电1分钟(50/60Hz)




(A)
极数 3极 4极 3极 4极 3极 4极 3极 4极 3极 4极 3极 4极 3极 4极 3极 4极 3极 4极
AC 220V 3.0 4.5 5.0 7.2 4.7 6.9 6.7 11.7 6.6 11.7 6.8 11.0 10.9 13.8 10.9 13.8 19.4 28.1
AC 240V 2.4 3.3 4.1 5.4 4.5 5.7 5.5 9.5 5.5 9.5 5.6 8.9 8.8 11.8 8.8 11.8 15.3 22.2
AC 440V 1.7 2.4 2.2 3.5 2.3 3.5 3.4 5.9 3.4 5.9 3.4 5.9 5.8 7.2 5.8 7.2 8.6 13.3
接线方式 板前(F) 板前(F) 板前(F) 板前(F) 板前(F) 板前(F)板后(B) 板前(F) 板后(B) 板后(B) 板后(B)
外形尺寸
(见附图)
长A 220 250 250 285 310 365 400 475 400 475 530 630 620 745 620 745 830 900
宽B 190 220 260 270 270 340 340 360 500
深度D 120 150 185 190 190 300(F) 290(F) 300(F) 300(F) 300 310
安装尺寸
(见附图)
长E 205 235 230 265 290 345 380 455 380 455 500 600 590 715 590 715 780 940
宽F 175 200 240 250 250 210 270 330 450
辅助触点 2NO-2NC标准、切换负载电压AC 200V、接点容量15A
重量(Kg) 5.5 6.0 10 11 17.5 20.0 26.5 30.5 35.0 42.0 55.0 62.0 82.0 94.0 90.0 95.0 210.0 240.0
附属配件 1、应用于直流场合的,可选择带内置保险的设备以更好保护线圈
2、手动操作所需手柄(标准配件)
备注 N相为先接通后中断而设计

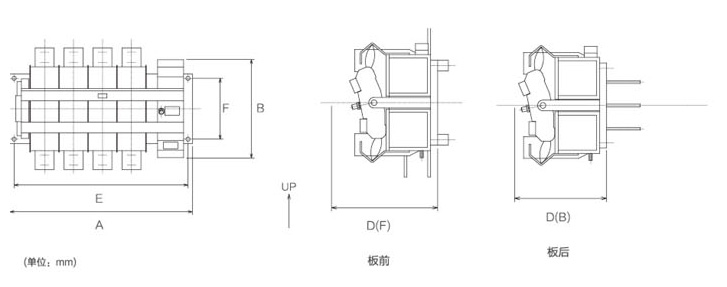

附图

注意事项

● 安装方向,请按设备上的“UP”方向向上安装,并确保充分的空间。
● 当负荷为感应负载(如电机)时,要设置防止切换时脉冲电流的回路,并选定充分的主接点容量,一般应为电动机额定容量的2倍。
● 当负荷为变压器时,为防止变压器的过度脉冲电流,主接点容量应按照变压器额定电流的3倍选择。
● 防止两线圈同时通电,必须设计互锁操作回路。

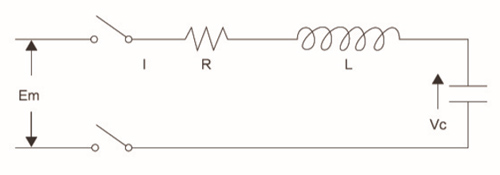

● 当负荷为电容器时,可参考如下等效电路。
