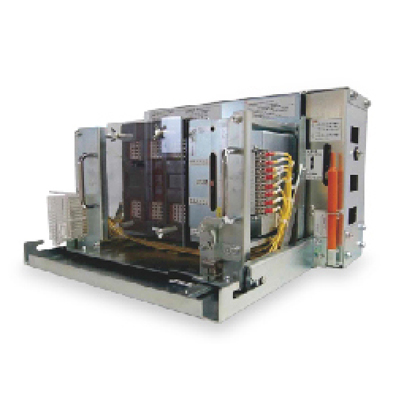

NEO型抽屉式旁路开关NEO型抽屉式旁路开关
NEO型抽屉式旁路开关

NEO型抽屉式旁路开关

NEO型抽屉式旁路开关带中间位双电源转换开关

性能特点
  1. 由于是抽屉式,在检修时更容易轻松的断开。
  2. 600A以上产品,在A电源侧和B电源侧都装备了旁路开关。
  3. 由于使用了旁路开关,就可以进行不停电的保养和检修。
  4. 开关使用有中间位的NE型转换开关。
  5. 额定电流容量100A~1600A。
应用范围

NEO型抽屉式旁路开关采用SSK系列中的NE型带中间位转换开关,可以满足不停电检修的场所。适用于造纸、冶金、化工、石化、地铁、机场、港口、银行、电信、楼宇、电厂等行业中的末端切换应用。

技术标准

IEC60947-6-1、IEC158-1、BS5424、JEM1038、GB14048.11

技术参数
类型
口内写入极数
61NE-口-O-BSA 62NE-口-O-BSA 64NE-口-O-BSA 66NE-口-O-BSW 68NE-口-O-BSW 610NE-口-O-BSW 612NE-口-O-BSW 616NE-口-O-BSW
额定电压 AC690V/DC140V
额定电流 100A 200A 400A 600A 800A 1000A 1200A 1600A
极数 3极 3极 N4极
投数 双投 双投
旁路开关 A电源侧 A电源侧,B电源侧
操作
电流
投入 DC100V 3.0A 4.0A 4.4A 3P 5.2A/N4P 6.3A 3P 6.3A/N4P 7.1A 3P 7.1A/N4P 9.7A
AC100V 3.2A 4.4A 5.2A 3P 6.2A/N4P 7.2A 3P 7.2A/N4P 8.1A 3P 8.1A/N4P 11.5A
AC200V 1.8A 2.4A 2.7A 3P 3.2A/N4P 3.6A 3P 3.6A/N4P 4.1A 3P 4.1A/N4P 5.6A
断开 DC100V 0.8A 1.0A 1.1A 3P 1.5A/N4P 2.1A 3P 2.1A/N4P 2.5A 3P 2.5A/N4P 5.2A
AC100V 1.0A 1.2A 1.2A 3P 1.6A/N4P 2.4A 3P 2.4A/N4P 2.8A 3P 2.8A/N4P 5.7A
AC200V 0.5A 0.6A 0.6A 3P 0.8A/N4P 1.2A 3P 1.2A/N4P 1.4A 3P 1.4A/N4P 3.1A
主接点开闭容量 AC3级(10le投入8le 遮断cos¢=0.35)
DC1级(1.1le投入1.1le 遮断 L/R=1ms)
AC3级(10le投入8le 遮断 cos¢=0.35)
DC1级(1.1le投入1.1le 遮断 L/R=1ms)
寿命 电气的5万次,机械的25万次 电气的1万次,机械的5万次
切换频率 4号(150次/小时)
切换特性
额定电压时
开极时间(s) 0.028s 0.03s 0.04s 0.05s 0.05s 0.06s
切替时间(s) 0.03s 0.035s 0.045s 0.06s 0.065s 0.07s
辅助触点 转换开关 2a2b(A电源侧,B电源侧各自有1a1b):(标准)
4a4b(A电源侧,B电源侧各自有2a2b):(选配件)
2a2b(A电源侧,B电源侧各自有1a1b)
旁路开关 - 2a(A电源侧,B电源侧各自有1a)
开关容量 最大AC200V 15A,DC110V 5A,最小DC24V 0.1A 最大AC200V 15A,DC110V 5A,最小DC24V 0.1A
备注 开关手动手柄(旁路开关兼用)(抽屉式)
控制回路用接续连接器1m,手柄支架(选配件)
如需产品外形尺寸、安装尺寸、操作程序图请@公司客服(kf@kunglee.com
